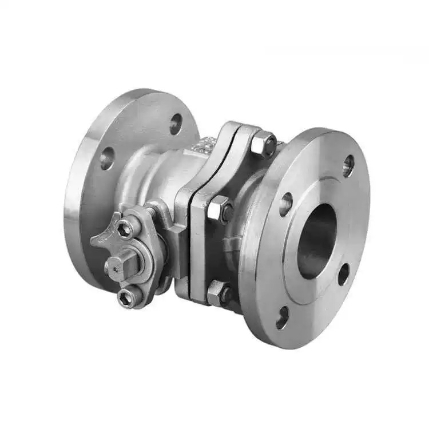

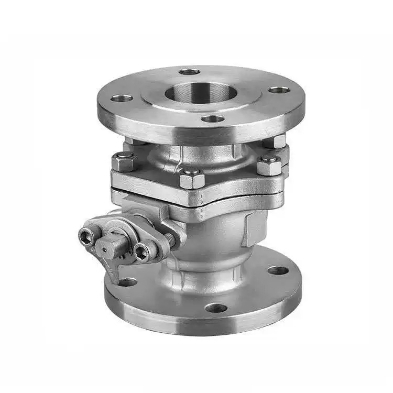

Амерички стандардни куглични вентил са прирубницом

Принцип рада

Проток медија се контролише ротацијом лопте за 90°.

У средини лопте налази се отвор истог пречника као и цев. Када ручка или актуатор окрене куглицу за 90° док се рупа не поравна са осом цеви, медијум слободно тече без препрека, вентил је потпуно отворен, а отпор протока је скоро нула. Када се куглица окрене за још 90° све док отвор не буде окомит на цев, чврста сферна површина потпуно блокира пролаз, вентил се затвара и постиже се поуздано затварање.

Амерички стандардни куглични вентил са прирубницом има двосмерни дизајн заптивања, омогућавајући медијуму да уђе из било ког правца без ограничења смера протока. Меке заптивке (ПТФЕ/ППЛ) постижу нулто цурење, док су тврде заптивке погодне за високе температуре и висок притисак. Стабло вентила има структуру против издувавања која осигурава сигурност и поузданост под високим притиском. Схенцхи АСМЕ стандардни прирубнички кугласти вентили се производе стриктно у складу са стандардима АПИ 608, нудећи брз рад и чврсто заптивање, што их чини идеалним запорним вентилима за стандардне АСМЕ цевоводе у индустрији нафте, хемијске индустрије и природног гаса.

Параметри производа

Назив производа: Амерички стандардни куглични вентил са прирубницом	спецификације: (1/8"-4") ДН6-ДН100
Номинални притисак: ПН16	Материјал кућишта: ВЦБ, СУС304 (ЦФ8), СУС316Л (ЦФ3М) Материјал кућишта: ВЦБ, СУС304 (ЦФ8), СУС316Л (ЦФ3М)
Стандарди: АНСИ, БС, ДИН, ИСО, ЈИС	Применљива температура: -20℃ ~ +150℃ (нормално), до +350℃ (висока температура), до -196℃ (ниска температура)
Унутрашњи метални материјал: ВЦБ, СУС304 (ЦФ8), СУС316Л (ЦФ3М)	Средња температура: висока температура, ниска температура, средња температура, нормална температура
Метод рада: Мануа	Заптивке: ЕПДМ, ППЛ
Начин повезивања: Прирубнички прикључак	Примене: вода, ваздух, гас, уље, течности итд.
Порекло: Кина Порекло: Кина Порекло: Кина Порекло: Кина	Узорак: Доступни узорци

Основна структура и дизајн

Схенцхи-јеви висококвалитетни амерички стандардни куглични вентили са прирубницом имају структуру језгра која се састоји од тела вентила, кугле, вретена и заптивки седишта. Лопта може бити или плутајућа кугла (ДН50 и испод) или фиксна кугла (ДН50 и више). Пролазни отвор кугле одговара унутрашњем пречнику цеви, што доводи до скоро нулте отпорности протока када је потпуно отворена. Структура против издувавања стабљике спречава да стабљика излети под високим притиском. Антистатички уређај обезбеђује проводљивост између куглице и стабљике, спречавајући накупљање статичког електрицитета. За АСМЕ кугласте вентиле са прирубницом са доступним понудама, Схенцхи обезбеђује детаљне табеле техничких параметара како би олакшао тачан избор модела и прорачун буџета за купце.
