Конектор за воду Пагода типа Л

Врсте производа

Као професионални кинески произвођач конектора за водоводне цеви пагода типа Л, Схенцхи нуди две основне врсте производа:

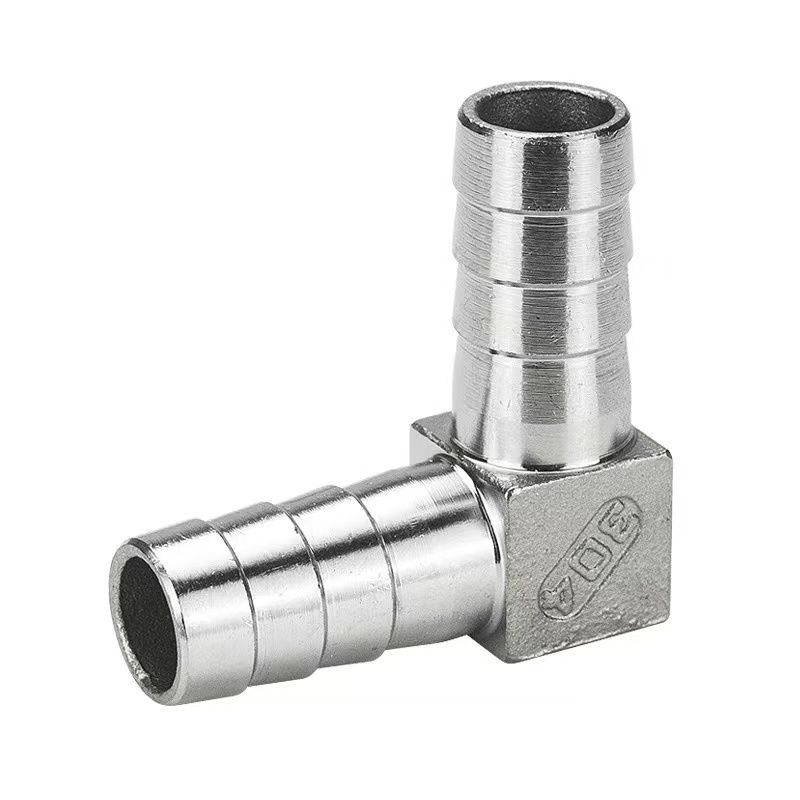

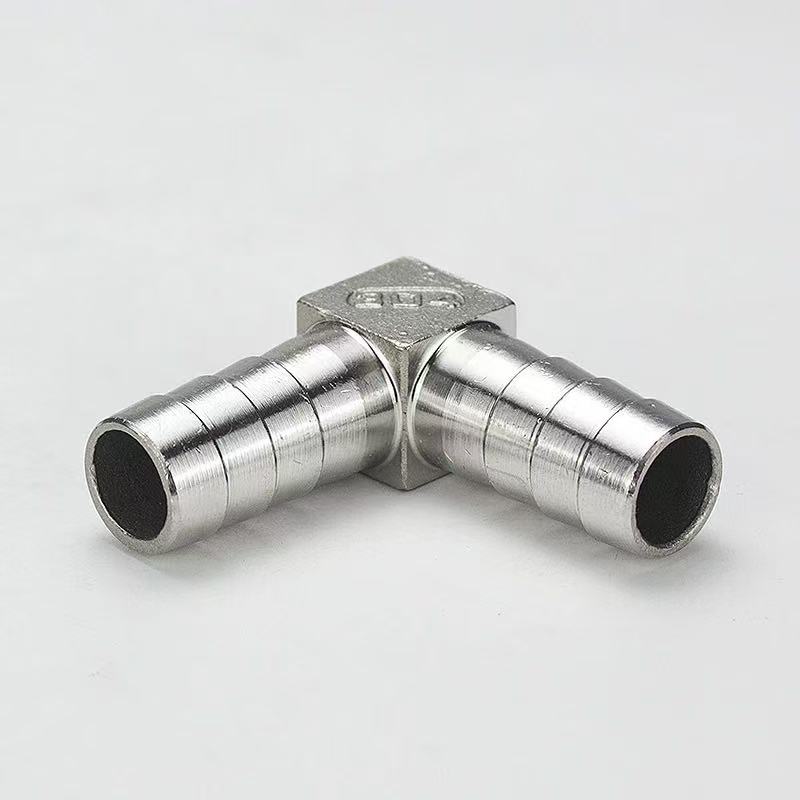

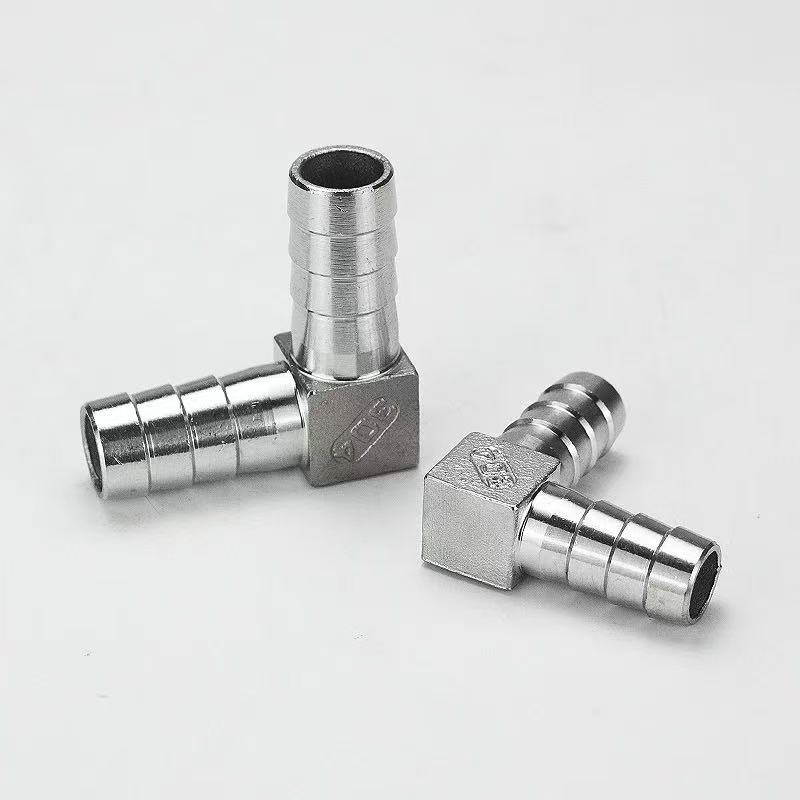

Конектор за водоводну цев Пагода типа Л: Оба краја имају бодљикаву структуру пагоде, дизајнирану за стварање усмерене везе од 90 степени између два флексибилна црева.

Л-тип конектор за пагоду са мушким навојем: Један крај има бодљикаву структуру пагоде за повезивање са флексибилним цревом, док други крај има спољне (мушке) навоје, дизајниране за стварање усмерене везе од 90 степени између црева и комада опреме са унутрашњим (женским) навојем.

Оба типа имају дизајн под углом од 90 степени са идентичним спецификацијама за крајеве бодљикавих пагода. Доступни су у различитим материјалима: нерђајући челик 304, нерђајући челик 316Л или месинг. Кључна разлика лежи у начину повезивања: први омогућава директну везу између црева и црева, док други олакшава прелазну везу између црева и комада опреме, нудећи на тај начин флексибилне опције избора које одговарају различитим сценаријима инсталације.

Која је разлика између конектора за воду Пагода типа Л и конектора за пагоду са мушким навојем Л-типа?

Основна разлика: Схенцхи Л-Типе Пагода Ватер Пипе конектор има интерфејс са двоструком шипком (оба краја су бодљикаве главе пагоде, дизајниране за директно повезивање на флексибилна црева). Л-тип конектор за пагоду са мушким навојем има спољни навој на једном крају и бодљикаву пагоду на другом, дизајниран за повезивање флексибилног црева на круту цев или тело вентила са унутрашњим навојем. Схенцхи’с Л-Типе Пагода Водоводни конектори високих перформанси су исковани од месинга или нерђајућег челика 304/316Л; њихова структура под правим углом од 90 степени је идеална за преусмеравање цевовода. Дизајн са двоструком шипком обезбеђује чврст и сигуран хват—посебно када је упарен са стезаљкама за црева—да би се спречило одвајање и цурење. Ови спојеви нуде одличну отпорност на притисак, корозију и старење. Варијанта од нерђајућег челика 316Л је посебно погодна за високо корозивна окружења, као што су она која укључују морску воду или хемијску обраду. Једноставни за инсталацију, ови фитинзи су идеални за прикључке црева ниског притиска у водоводним, пнеуматским системима и индустријским течностима, нудећи изузетну стабилност и издржљивост.

Спецификације производа

Упутство за инсталацију

Схенцхи бренд Л-Типе Пагода Ватер Пипе Цоннецтор, произведен према националним стандардима, једноставан је за инсталацију. Праћење доле наведених корака осигурава поуздану везу:

Корак 1: Резање црева

Користите специјализовани резач црева да исечете крај црева право и равно, избегавајући резове под углом или неравнине, како бисте осигурали савршено пристајање уз бодље пагоде. За плетена или ојачана црева, препоручује се употреба методе врућег резања да би се заптиле ивице и спречило хабање.

Корак 2: Пагода Енд Цоннецтион

Уметните црево вертикално на крај пагоде све док лице црева не дође у контакт са базом прикључка за пагоду. Бодови пагоде имају степенасти дизајн који ствара више заптивних прстенова када се црево убаци. За апликације под високим притиском, причврстите везу помоћу обујмице за црево од нерђајућег челика или опружне обујмице; стезаљка треба да буде постављена између друге и треће пагоде.

Корак 3: Крајња веза са навојем

Изаберите одговарајући метод заптивања за крај са навојем на основу његових спецификација: Г-навоји (паралелни навоји цеви) захтевају гумену или бакарну заптивку за заптивање; НПТ или Р-навоји (конусни цевни навоји) захтевају умотавање 3-5 завоја ПТФЕ траке за заптивање навоја пре затезања. Приликом затезања, нанесите кључ на шестоугаоно тело фитинга како бисте спречили пренос обртног момента до тачке прикључка црева.

Корак 4: Тестирање притиска

По завршетку инсталације, извршите испитивање статичког притиска на 1,5 пута већи од радног притиска система. Ако се након одржавања овог притиска у трајању од 3 минута не примети цурење, склоп је спреман за употребу. Процедура инсталације одговарајућег конектора пагоде са мушким навојем Л-типа у овој серији је идентична—разликује се само по типу навоја—што омогућава флексибилан избор на основу специфичних захтева интерфејса.

Апплицатион Фиелдс

1. Опрема за третман воде

Конектор за водоводну цев Пагода типа Л је дизајниран за усмерене везе од 90 степени између ПЕ и ПУ цеви у пречишћивачима воде, омекшивачима воде и РО (реверзна осмоза) системима. Када је произведен од нерђајућег челика 316Л, испуњава санитарне захтеве за храну. Комплементарни Л-тип конектор пагода са мушким навојем у оквиру исте серије доступан је за апликације где интерфејс опреме има унутрашњи (женски) навој.

2. Пнеуматски системи за аутоматизацију

Користи се за усмеравање пнеуматских цеви у ваздушним компресорима, пнеуматским вентилима и аутоматизованим монтажним линијама. Његова структура у облику слова Л чува унутрашњи простор опреме, док компатибилност са стезним стезаљкама за брзо повезивање олакшава брзо склапање, демонтажу и одржавање.

3. Санитарија и кућни апарати

Повезује црева за довод воде за паметне тоалете, машине за прање судова, машине за прање веша и сличне уређаје. Када је направљен од месинга, конектор за воду Пагода типа Л нуди одличну топлотну проводљивост, што га чини погодним за водове топле воде. Пагода конектор са мушким навојем типа Л је дизајниран да прилагоди шири спектар стандарда интерфејса који се налазе у увезеној опреми.

4. Индустријски системи за хлађење и подмазивање

Примењује се у линијама за хлађење машина алатки и хидрауличним системима за подмазивање. Конструкција од нерђајућег челика пружа врхунску отпорност на корозију, омогућавајући поуздане перформансе у захтевним окружењима која укључују уљну маглу, течности за сечење и сличне сложене услове рада.
