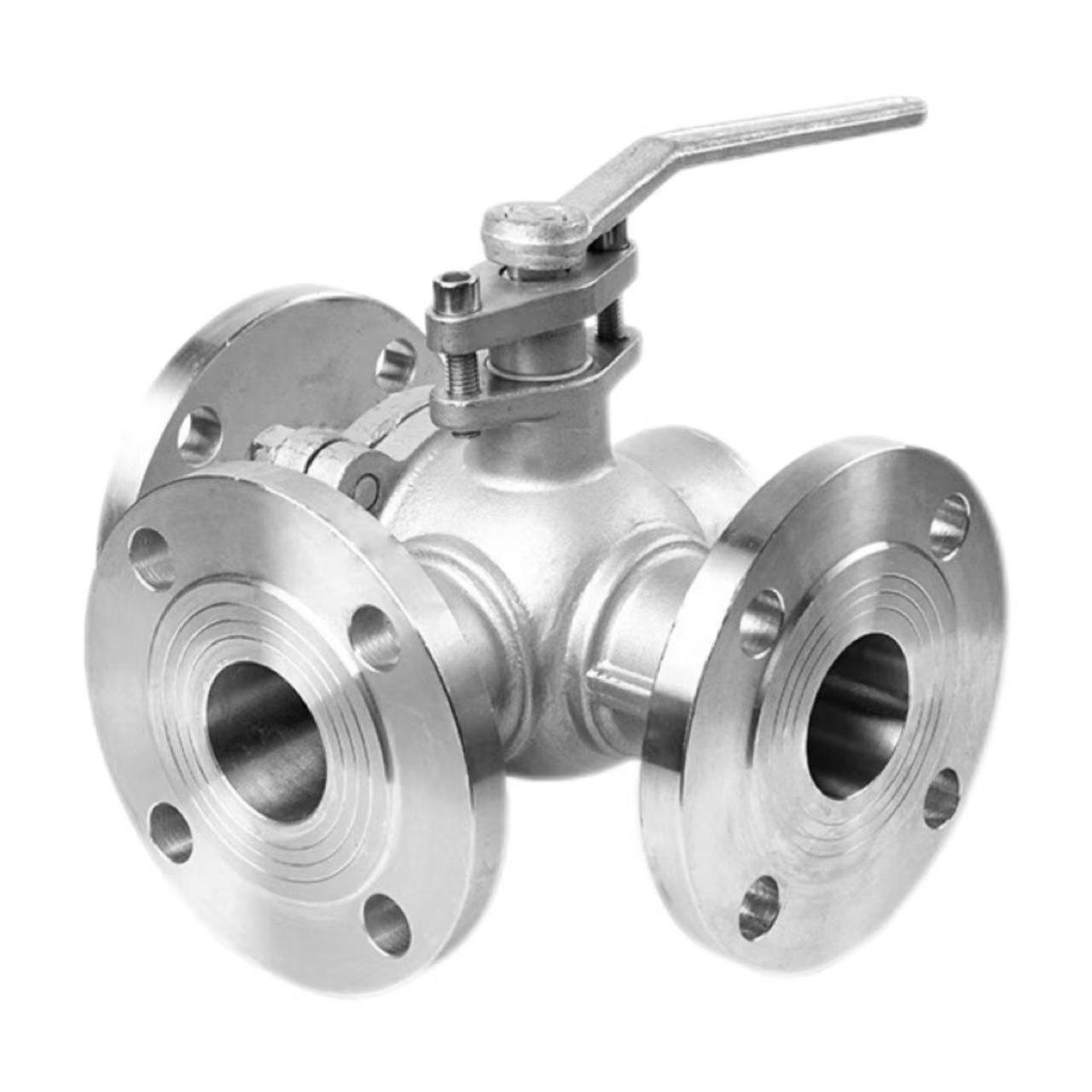

Тросмерни кугласти вентил са прирубницом

Принцип рада

Принцип рада тросмерног кугластог вентила са прирубницом отпорног на корозију фабрике Схенцхи заснива се на каналима у облику слова Л или Т урезаним у куглу. Лопта је постављена у центар тела вентила и ротира се помоћу ручке. Када се лопта ротира, канали се поравнавају или померају са различитих отвора вентила, остварујући пребацивање, спајање или раздвајање смера протока медија.

Лопта у облику слова Л:

 Ротирање за 90° омогућава медијуму да се пребаци са улаза на било који излаз, погодно за обрнуте сценарије са једним улазом и два излаза или два улаза и једним излазом, као што је наизменично снабдевање течности у два реактора.

лопта у облику слова Т:

Ротирање за 180° омогућава да сва три порта буду повезана истовремено или било која два порта да буду међусобно повезана, погодно за мешање два медија, а затим за излаз (спајање) или раздвајање једног медија на два излаза (раздвајање), као што је у системима за мешање топле и хладне воде за климатизацију.

Параметри производа:

Назив производа: тросмерни куглични вентил са прирубницом	Спецификације: (1/8"-4") ДН6-ДН100
Номинални притисак: ПН16	Материјал кућишта: ВЦБ, СУС304 (ЦФ8), СУС316Л (ЦФ3М)
Стандарди: АНСИ, БС, ДИН, ИСО, ЈИС	Применљива температура: -20℃ ~ +150℃ (стандард), до +350℃ (висока температура), до -196℃ (ниска температура)
Унутрашњи метални материјал: ВЦБ, СУС304 (ЦФ8), СУС316Л (ЦФ3М)	Средња температура: висока температура, ниска температура, средња температура, нормална температура
Начин рада: ручни	Заптивке: ЕПДМ, ППЛ
Начин повезивања: Прирубнички прикључак	Примене: вода, ваздух, гас, уље, течности итд.
Порекло: Кина	Узорак: Доступни узорци

Предности прирубничке везе:

Схенцхи 3-смерни куглични вентили са прирубницом користе прирубничке везе. У поређењу са навојним прикључцима, прирубнички прикључци нуде већу отпорност на притисак; оцена ПН16 може стабилно да издржи притисак од 1,6 МПа. Растављање је згодно, олакшава редовну инспекцију и одржавање цевовода. Осигурано је поуздано заптивање; заптивка прирубнице и завртњи раде заједно да елиминишу ризик од цурења. Погодно за цевоводе великог пречника; за пречнике изнад ДН50, где су навојне везе отежане, прирубнице су стандардни избор. Схенцхи, кинески произвођач 3-смерних кугличних вентила, нуди прирубнице у складу са АНСИ, БС, ДИН и ЈИС стандардима, задовољавајући потребе глобалних купаца.

Кључна тачка инсталације 1: Поравнање прирубнице

Поравнање прирубнице Приликом уградње Схенцхи тросмерног кугластог вентила са прирубницом, површине прирубница морају бити поравнате. Две прирубнице треба да буду паралелне и концентричне, при чему одступање не прелази дозвољени опсег заптивке прирубнице. Присилно поравнање вијака ће изазвати деформацију тела вентила, што утиче на ротацију куглице и перформансе заптивања. Након поравнања, заптивка треба да се постави у центар и не сме да се помера. Јефтини тросмерни кугласти вентил са прирубницом не значи ниски квалитет; Схенцхи производи нуде високу прецизност и лакшу инсталацију. Тросмерни кугласти вентили са прирубницом отпорни на корозију имају завршну обраду прирубнице која испуњава стандарде, обезбеђујући поузданије заптивање.

Друга тачка инсталације: Затезање вијака

Прирубнички вијци морају бити затегнути дијагонално у фазама. Примењујте обртни момент постепено у 2-3 фазе, пратећи дијагонални низ од 180°. Немојте затезати једну страну одједном, иначе ће неравномерни притисак на заптивку створити канале за цурење. Момент завртња мора да испуњава стандардне вредности; прекомерно затезање ће оштетити прирубницу или завртње, док ће недовољно затезање довести до недовољног заптивања. Фабрика кугластих вентила са 3-смерним прирубницом Схенцхи обезбеђује табелу препорученог обртног момента за инсталатере. Ове тачке уградње су кључне за обезбеђивање дуготрајног рада вентила без цурења; молимо вас да стриктно пратите спецификације.

Тачка инсталације 3: Подршка и чишћење цевовода

Пре уградње, унутрашњост цевовода мора бити очишћена како би се уклонила шљака заваривања, гвожђе, песак и друге нечистоће. Страни предмети који улазе у шупљину вентила могу огребати куглицу или заптивке, што доводи до цурења. Цевовод мора бити независно подупрт; вентил не сме да издржи тежину цевовода. Кугласти кугласти вентили великог пречника су тешки; слијегање цевовода може повући прирубницу ван центра, оштетити заптивку. Куглични вентили отпорни на корозију су направљени од материјала ВЦБ, СУС304 или СУС316Л, са језгром вентила од бакра или нерђајућег челика. Након завршетка тачака уградње, ручка треба слободно да се окреће без заглављивања; вентил је тада спреман за употребу.
