Преградни бодљикав спој

Схенцхи представља висококвалитетне преградне бодљикаве фитинге, посебно дизајниране за провођење црева кроз панеле опреме, истовремено обезбеђујући поуздано заптивање. Направљени од месинга, нерђајућег челика СУС304 и СУС316Л, ови фитинзи нуде јаку отпорност на корозију и погодни су за широк спектар радних услова.

Структура производа

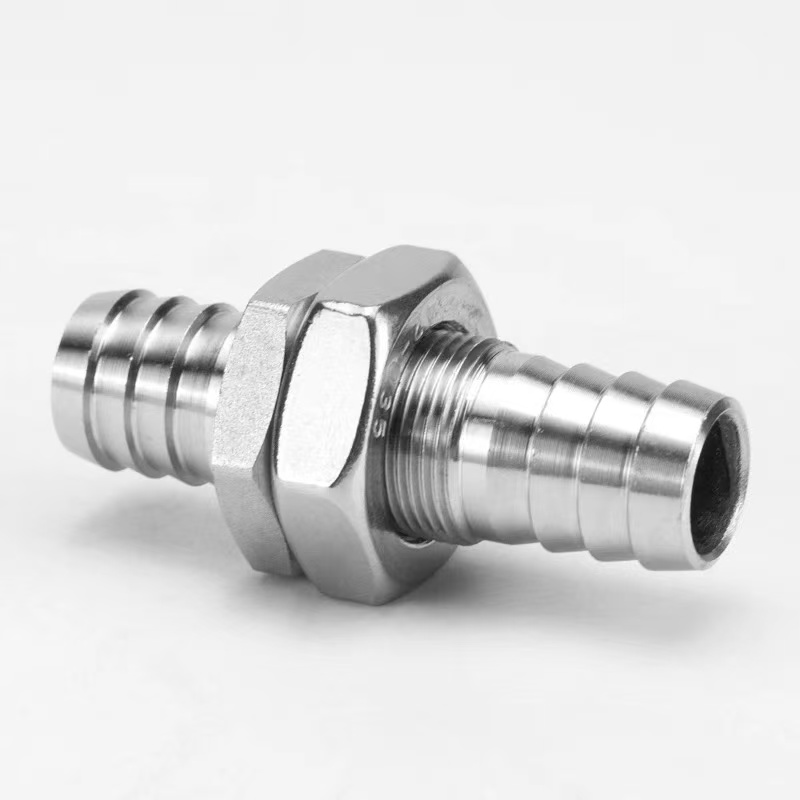

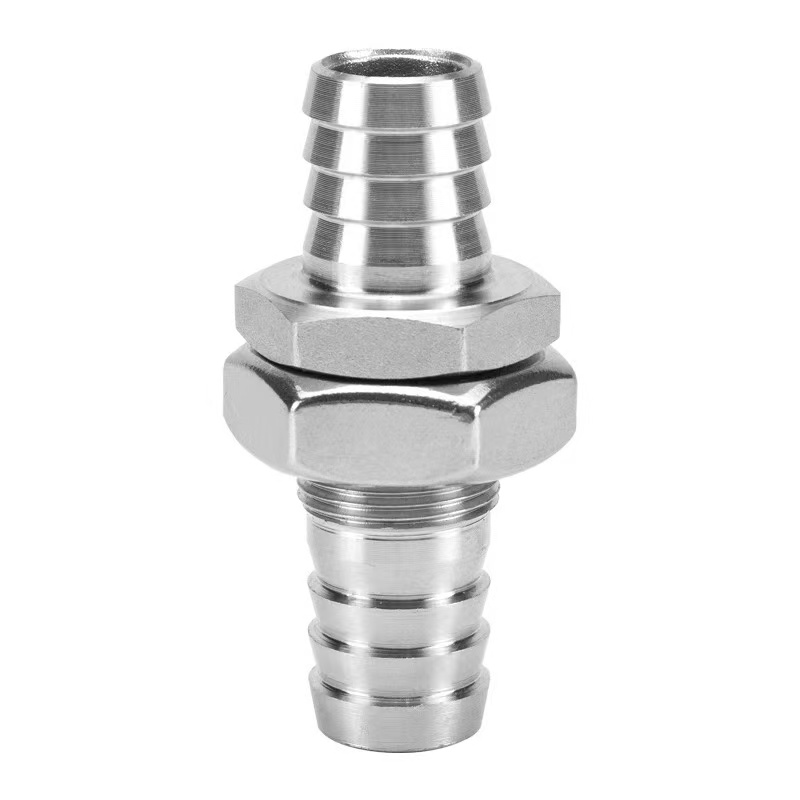

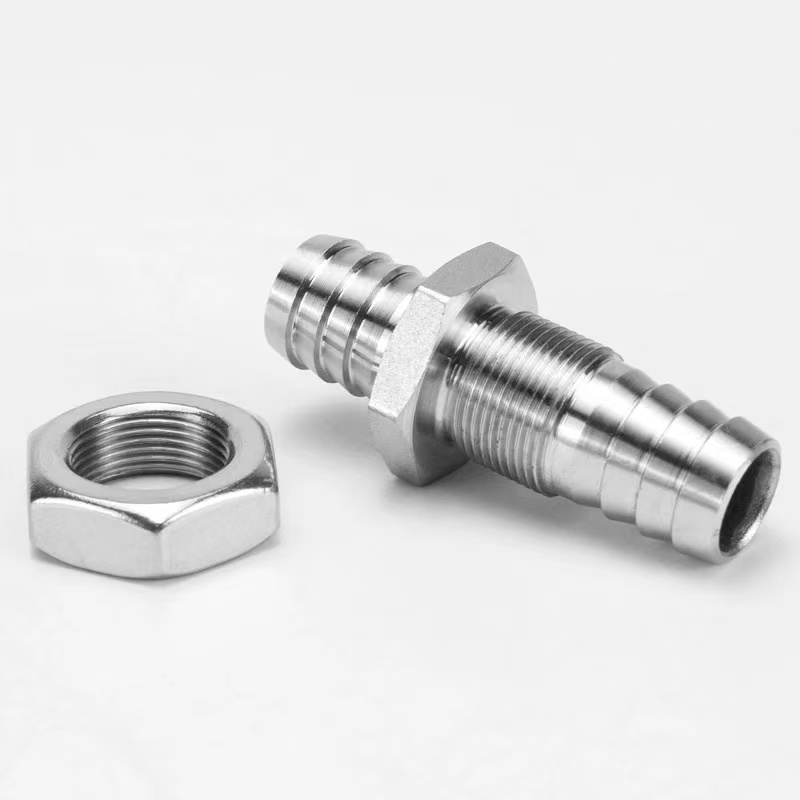

Структура преградног бодљикавог фитинга укључује преградне навоје, матицу за закључавање и прикључке бодљикавих црева. Током инсталације потребна је само рупа на панелу; затезањем навртке завршава се процес фиксирања и заптивања.

Бодљикав крај има дизајн утора против клизања, који обезбеђује сигурну везу када се користи са стезаљком за црево. Ове арматуре се широко користе у контролним ормарима, опреми за третман воде, медицинским инструментима и другим сродним областима.

Спецификације производа

Структурне предности

Преградни бодљикав фитинг је цевни спој посебно дизајниран за провођење црева кроз панеле опреме, кућишта или преграде уз обезбеђивање фиксног заптивања. Његова главна структура укључује преградни навој, матицу за закључавање, заптивну заптивку и прикључак за бодљикаво црево. Током уградње потребно је направити само рупу одговарајућег пречника на панелу. Навојни део фитинга се провлачи кроз рупу, а матица се затеже са супротне стране да би се завршио процес фиксирања и заптивања.

1. Структура за причвршћивање преграде:Дужина пресека навоја је прилагођена уобичајеним дебљинама панела. Када се матица за закључавање затегне, она формира чврсту фиксацију са панелом, обезбеђујући да спој остаје сигуран чак и под спољним силама повлачења.

2. Прикључак бодљикавог црева:Једна или обе стране панела имају бодљикаве конусне зубе за уметање црева и формирање заптивене везе са обујмом за црево. Бодљикави крај има дизајн двоструких жлебова против клизања, нудећи знатно већу отпорност на извлачење од обичних фитинга.

3. Систем заптивања:Гумене заптивке или О-прстенови су обезбеђени са обе стране панела. Када се навртка затегне, заптивна заптивка се сабија, чиме се постиже водонепропусност и заптивање отпорно на прашину на отвору панела, са степеном заштите до ИП65 или више.

Метод инсталације

Схенцхи-јеви издржљиви бодљикави фитинзи се лако инсталирају. Сигурна и запечаћена веза се може постићи у само шест корака:

Корак 1: Припрема рупе на плочи

Направите одговарајућу округлу рупу на панелу на основу спољашњег пречника дела навоја. Уверите се да је ивица рупе глатка и без ивица како бисте избегли оштећење заптивне заптивке.

Корак 2: Инсталирајте заптивну заптивку

Гурните приложену ЕПДМ заптивну заптивку на део навоја, притискајући га на основу фитинга. Ако је потребно заптивање са обе стране панела, поставите по једну заптивку са сваке стране.

Корак 3: Уметните кроз плочу

Уметните део навоја у рупу са једне стране панела, пазећи да основа споја додирује плочу са заптивним заптивком између.

Корак 4: Затегните матицу за закључавање

Заврните матицу за закључавање на део навоја са супротне стране панела и постепено је затегните кључем. Препоручени обртни момент: 5–8 Н·м за месингане материјале и 8–12 Н·м за нерђајући челик. Држите тело фитинга непомично током затезања.

Корак 5: Повежите црево

Изаберите спецификацију где је спољни пречник бодљи 0,5–1 мм већи од унутрашњег пречника црева. Уметните црево вертикално на бодљикав крај док не дође до основе. За апликације под високим притиском, користите обујмицу за црево од нерђајућег челика и причврстите је између друге и треће шипке.

Корак 6: Тест интегритета печата

Извршите испитивање статичког притиска на 1,5 пута већем од радног притиска. Ако нема цурења три минута, инсталација је квалификована.
